空氣壓縮機W-10/60
- 產品簡介:
- 機器型號:W-10/60型
- 設備參數
- 壓縮氣體:空氣
- 流 量:10m3/min
- 進氣壓力:常壓
- 排氣壓力:6MPa
- 應用領域:
- 空氣增壓、水電站、PET吹瓶、檢漏、軍工等領域
突出優勢
-
1、具有效率高、可靠性強、自動化程度高;
-
2、易損件少、振動小、噪聲低、操作維護方便;
-
3、壓縮機主機及輔機等設備全部安裝在橇架上,運行平穩可靠,整體撬裝便于壓縮機的運輸與安裝。
-
4、全機零部件精心設計而成。
專利證書
- 一種帶有油槽的十字頭 ZL 2018 2 0295594.7
- 一種倒級差式活塞壓縮機級差活塞組件 ZL 2018 2 0295252.5
- 一體式長短雙隔室 ZL 2018 2 0294762.0
- 一種高壓填料裝置 ZL 2018 2 0294137.6
工作原理

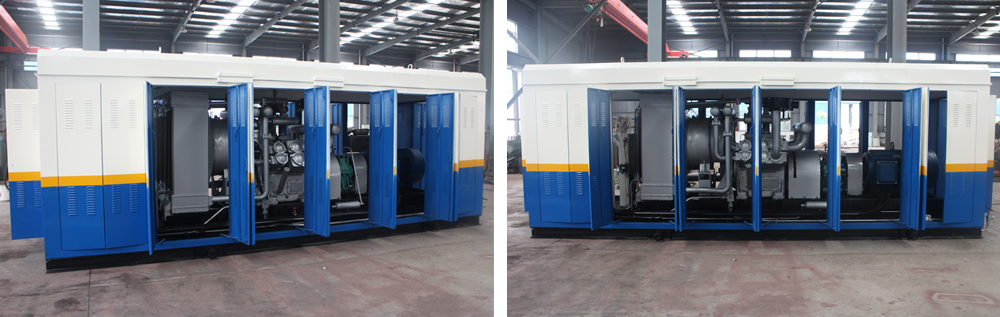

此圖片上空氣壓縮機為非標準產品。產品根據客戶的使用要求(流量/純度/壓力,使用環境,主要用途及客戶特殊要求),提供獨立的解決方案,從設計到產品為客戶量身定制。請撥打產品銷售熱線:400-0552-595 咨詢產品方案和報價。
產品適用領域:空氣增壓、水電站、PET吹瓶、檢漏、軍工等領域,廣泛用于工藝流程中的增壓、穩壓、動力及吹掃,也可為電廠、食品行業、醫藥及實驗研究單位提供穩定的動力源。如制藥業、釀造業中的攪拌,化工業中氣體的加壓輸送,食品行業中吹塑制瓶,機器制造業零件除塵等。
產品特點:采用“直流閥技術”及“舌簧閥閥片防斷裂新技術”,閥片終生無斷裂。(使氣量增加13%,耗能下降13%);高效率、低能耗、安全、可靠,24小時不停機運轉(節能15%-20%)。采用“多級阻抗復合式吸氣消聲過濾器”,低噪聲,抗污染。排氣溫度低(排氣壓力7.0Mpa時,排氣溫度≤170℃,經冷卻器處理的出口溫度僅高于環境溫度15℃-20℃)。全新的動平衡設計,低振動,低油耗?;钊h(huán)采用單體澆鑄鍍鉻環,壽命提高3-4倍。機組均采用風冷型,降低安裝成本。
技術參數
中、高壓壓縮機參數表
序號 | 型號 | 介質 | 處理量 N m3/h | 進氣壓力 MPa | 排氣壓力 MPa | 轉速 r/min | 電機功率 KW | 冷卻 方式 | 外形尺寸 mm | 重量 Kg |
1 | DW-2.4/(18~25)-50 | 原料氣 | 2700 | 1.8~2.5 | 5.0 | 980 | 160 | 水冷 | 4300*3000*1600 | ~8500 |
2 | DW-5.5/(13-15)-26 | 氮?dú)?/td> | 4500 | 1.3~1.5 | 2.6 | 740 | 160 | 水冷 | 3600*2500*1600 | ~4000 |
3 | VW-4.6/52 | BOG | 250 | 大氣壓 | 5.2 | 740 | 75 | 閉式水冷 | 6000*2200*2400 | ~8500 |
4 | DWF-7/(2-4)-30 | 井口氣 | 2100 | 0.2~0.4 | 3.0 | 740 | 200 | 風冷 | 4000*3000*2000 | ~8500 |
5 | VWD-3.2/(0-0.2)-40 | 沼氣 | 200 | 0~0.02 | 4.0 | 740 | 45 | 閉式水冷 | 6000*2500*2650 | ~8000 |
6 | DW-4/5-41 | 尾氣 | 1200 | 0.5 | 4.1 | 980 | 160 | 水冷 | 5000*2500*1850 | ~6000 |
7 | VW-4.1/(36.8-44.7)-(39.9-49.9) | 再生氣 | 8865 | 3.68~4.47 | 3.99~4.99 | 980 | 132 | 水冷 | 4200*2500*2300 | ~5000 |
8 | 2VW-18/0.05-90 | BOG | 1100 | 0.005 | 9.0 | 980 | 250 | 水冷 | 7000*2500*2200 | ~12000 |
9 | VW-4.8/48-54 | 天然氣 | 12000 | 4.8 | 5.4 | 980 | 132 | 水冷 | 4200*2200*2400 | ~4500 |
10 | VW-2/120 | 一氧化碳 | 1200 | 大氣壓 | 12.0 | 740 | 37 | 水冷 | 3300*2200*1800 | ~3500 |
11 | VW-2.5/120 | 一氧化碳 | 1200 | 大氣壓 | 12.0 | 740 | 45 | 水冷 | 3300*2200*1800 | ~4000 |
中、高壓壓縮機(管道吹掃)參數表
序號 | 型號 | 介質 | 處理量 N m3/h | 進氣壓力 MPa | 排氣壓力 MPa | 轉速 r/min | 功率 KW | 冷卻 方式 | 外形尺寸 mm | 重量 Kg |
1 | SF-10/250 | 空氣 | 600 | 大氣壓 | 25.0 | 1330 | 258.5 (柴油機) | 風冷 | 7000*2200*2200 | ~8500 |
2 | SF-10/150 | 空氣 | 600 | 大氣壓 | 15.0 | 1330 | 258.5 (柴油機) | 風冷 | 7000*2200*2200 | ~8500 |
3 | SF-7.5/250 | 空氣 | 450 | 大氣壓 | 25.0 | 980 | 160 (電動機) | 風冷 | 6500*2200*2200 | ~7000 |
4 | SF-7.5/150 | 空氣 | 450 | 大氣壓 | 15.0 | 980 | 132 (電動機) | 風冷 | 6500*2200*2200 | ~7000 |
5 | SF-8.5/250 | 空氣 | 510 | 大氣壓 | 15.0 | 980 | 200 (電動機) | 風冷 | 7000*2200*2200 | ~8500 |
6 | W-10/60 | 空氣 | 600 | 大氣壓 | 6.0 | 1330 | 132 (電動機) | 風冷 | 6000*2200*2200 | ~7000 |
中、高壓壓縮機(油田膜制氮)參數表
型號及名稱 | 制氮量 m3/h | 排氣壓力 MPa | 空氣壓縮機形式級數 | 氮?dú)庠鰤簷C(jī)形式級數 | 潤滑 方式 | 冷卻 方式 | 驅動參數 | 發電機組功率 (KW) | 膜組數量 (日本宇部) | 備注 |
MZD-300/250 | 300 | 25 | 螺桿式、單級 | V型活塞式、三級 | 注油 | 風冷 | 90KW+55KW | 300 | 4 | 電驅 |
MZD-300/350 | 300 | 35 | 螺桿式、單級 | V型活塞式、四級 | 注油 | 風冷 | 90KW+55KW | 300 | 4 | 電驅 |
MZD-300/250-C | 300 | 25 | 螺桿式、單級 | V型活塞式、三級 | 注油 | 風冷 | TBD234V6 | / | 4 | 柴驅 |
MZD-300/350-C | 300 | 35 | 螺桿式、單級 | V型活塞式、四級 | 注油 | 風冷 | TBD234V6 | / | 4 | 柴驅 |
MZD-600/250 | 600 | 25 | 螺桿式、單級 | V型活塞式、三級 | 注油 | 風冷 | 185KW+132KW | 500 | 8 | 電驅 |
MZD-600/350 | 600 | 35 | 螺桿式、單級 | V型活塞式、四級 | 注油 | 風冷 | 185KW+132KW | 500 | 8 | 電驅 |
MZD-600/250-C | 600 | 25 | 螺桿式、單級 | V型活塞式、三級 | 注油 | 風冷 | TBD234VB | / | 8 | 柴驅 |
MZD-600/350-C | 600 | 35 | 螺桿式、單級 | V型活塞式、四級 | 注油 | 風冷 | TBD234VB | / | 8 | 柴驅 |
MZD-900/250 | 900 | 25 | 螺桿式、單級 | V型活塞式、三級 | 注油 | 風冷 | 250KW+185KW | 800 | 12 | 電驅 |
MZD-900/350 | 900 | 35 | 螺桿式、單級 | V型活塞式、四級 | 注油 | 風冷 | 250KW+185KW | 800 | 12 | 電驅 |
MZD-1200/250 | 1200 | 25 | 螺桿式、單級 | V型活塞式、四級 | 注油 | 風冷 | 315KW+250KW | 880 | 16 | 電驅 |
MZD-1200/350 | 1200 | 35 | 螺桿式、單級 | V型活塞式、四級 | 注油 | 740 | 315KW+250KW | 880 | 16 | 電驅 |
MZD-1500/150 | 1200 | 15 | 螺桿式、單級 | V型活塞式、三級 | 注油 | 740 | 440KW+220KW | 880 | 20 | 電驅 |
